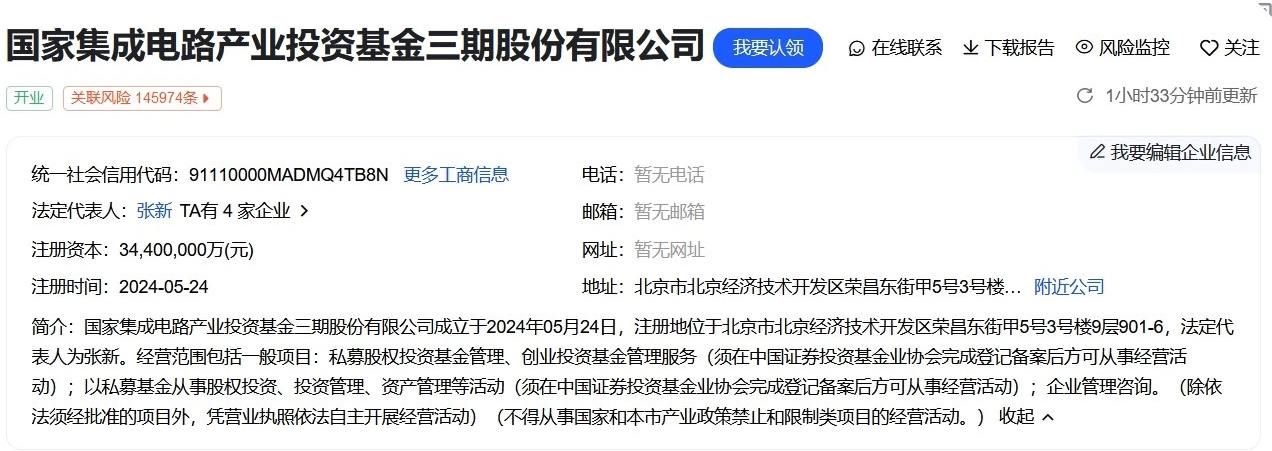

中國國家積體電路產業投資基金（大基金）三期於2024年5月24日成立，註冊資本3440億RMB（約480億美元），超過大基金第一、二期總和，預計三期會投入三大領域：先進製程晶圓代工解鎖AI算力晶片、解決被ASML卡脖子的曝光機技術，以及擴大NAND Flash和DRAM產能和研發生產HBM晶片。
大基金第三期第一大股東為財政部，持股17.44%，合計共19 位股東，相較第二期27個股東減少。 最值得關注的是，這次地方政府只有北京、上海、廣東三地，不同於過還有合肥、武漢、成都、重慶等。 若要解讀更深一層意義，應該是投資力量更集中，不再像過去讓半導體投資、晶圓廠遍地開花。
大基金三期的成立，除了資金是一、二期的總和超達3440億RMB，總註冊資金3440億大致可分為四類：
• 中央財政 1060億
- 財政部600億
- 國開金融360億
- 國家開發投資集團100億
• 地方國資950億（主要北京、上海、廣東三地）
- 北京國資350億，其中亦莊國投200億、北京國誼億元150億
- 上海國資300億，由上海國盛出資
- 廣東國資300億，其中深圳鯤鵬170億、廣州產投90億、粵財投控40億
• 銀行1140億
- 中國建設銀行215億
- 中國銀行215億
- 中國農業銀行215億
- 中國工商行215億
- 交通銀行200億
- 郵儲銀行 80億
• 央企290億
- 中國誠通100億
- 中國菸草100億
- 華潤集團 50億
- 中國移動 40億
大基金三期到底會投資在哪些領域？ 根據研判，會聚焦在三大方向：
第一，先進製程的晶圓代工製造和先進封裝如CoWoS等。 第三期會著重在佈局半導體製造，但不會是成熟製程，因為中國的成熟製程產能已經過剩，真正缺乏的是AI晶片算力，尤其是Nvidia的GPU平替方案。
現在中國有非常多GPU、AI加速卡設計公司像是壁刃、摩爾線程、沐曦、天數智芯、燧原，CPU公司有海思、兆芯、龍芯、飛騰、海光、申威等，但沒有先進製程，預計大基金三期會在這部分著力。
第二，擴大NAND Flash和DRAM記憶體晶片的產能，並且朝向HBM發展。 中國內需的記憶體晶片用量非常大，且中國的武漢長江存儲和合肥長鑫已經量產，前者卡在設備被禁運，後者要朝更高技術開發生產，相較於AI晶片，中國的記憶體晶片完成國產替代概率更高且是現在進行式，大基金三期目標是擴大產能，增加市佔率。
日前合肥長鑫、通富微、華為已申請HBM技術相關專利，長鑫也與通富微合作開發HBM晶片，一步步邁向HBM3。 大基金三期是要解開AI算力瓶頸，儲存技術端的HBM研發也要同步配合。
第三，進一步完成半導體關鍵設備與材料的國產替代，由重點在光刻機、光阻等，像是蝕刻等機台國產化產品已經非常成熟，未來重點會是ASML替代的產品。 要說替代太沈重，但未來ASML不單是極紫外光EUV機台不能進入中國，部分成熟製程DUV設備自2024年開始都會落實禁運，因此替代ASML機台會是未來中國在國產設備領域研發的重點。
其實，大基金二期已經重點扶植半導體設備和材料，也帶動許多民營投資基金大舉投入這兩大領域，導致設備和材料成為兩大最「卷」的領域。 但光刻機的研發與投資不是民營投資做得來的，需要規劃性帶領。
三期的註冊金額為470億美元，實際募款額應該更大。 尤其，如果要肩負先進製程、ASML機台開發、記憶體晶片擴產等三大任務，需要更多的資金。 台積電光是一年資本支出就要300億美元。 另一個觀察點是，根據向大基金三期注資的銀行公告，出資額將在10年內實繳到位，470億美元金額看似很大，但出資方分10年投入其實也還好。
大基金第一期成立於2014 年，註冊資本987億，總募資規模達1387億RMB，重點投向晶片製造領域，撬動了5,145 億元社會資金（包括股權融資、企業債券、銀行等金融機構貸款 ）。 大基金第一期於2018年投資完畢，細數投資標的，製造67％、設計17％、封測10％、設備和材料類6％，被投企業包括晶圓代工廠中芯國際、上海華虹 、長江存儲、紫光展銳、華大九天、三安光電、長電科技、北方華創和中微半導體等。
大基金二期成立於2019年10月，規模超過2,000億RMB，投資標的涉及全產業鏈，半導體製造佔比高達75%、EDA/設計佔10%、封測2.6%、設備及材料10%， 以及少數的應用類。 大基金二期最大投資為中芯國際，其他重點投資聚焦在設備和材料，包括刻蝕機、薄膜設備、測試設備、清洗設備、矽晶圓、光刻膠、光罩版、電子特氣等。
